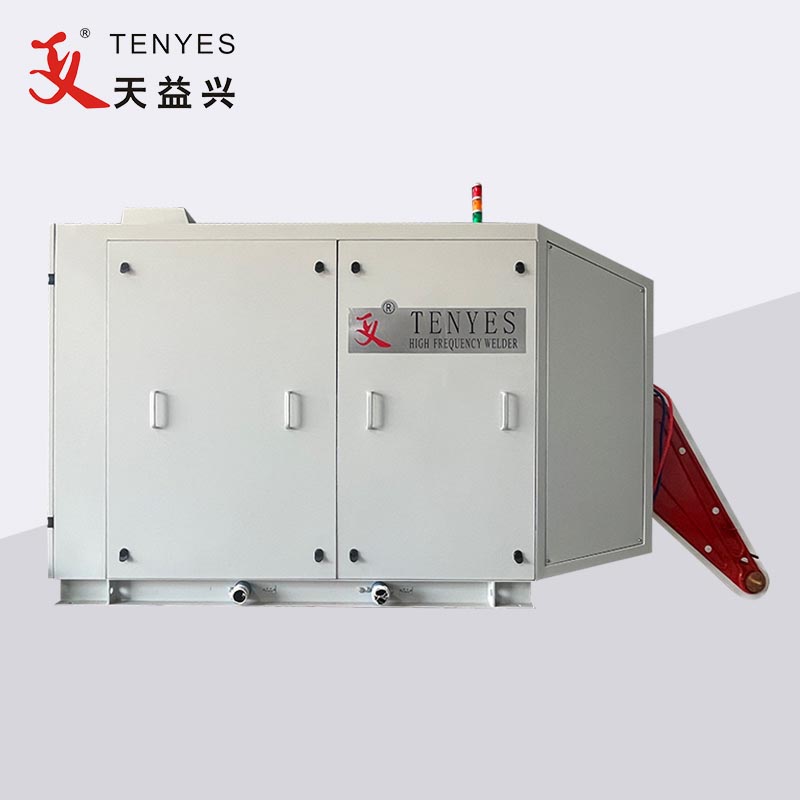

SiC-MOSFET Заварувач со високи фреквентни цевки во цврста состојба

Како што се подобруваше технологијата, неодамна за заварувачот со висока фреквенција во цврста состојба усвои полупроводнички материјал од третата генерација наречен SiC-MOSFET.

Карактеристики на изведба на полупроводнички материјали од третата генерација SiC-MOSFET

1. Отпорност на висока температура и висок притисок: SiC има широк опсег околу 3 пати поголем од Si, така што може да реализира моќни уреди кои можат да работат стабилно дури и при високи температурни услови. Јачината на полето на распаѓање на изолацијата на SiC е 10 пати поголема од онаа на Si, така што е можно да се изработат високонапонски уреди со поголема концентрација на допинг и потенок слој за повлекување на дебелината на филмот во споредба со уредите Si.

2. Минијатуризација на уредот и лесен: Уредите со силициум карбид имаат поголема топлинска спроводливост и густина на моќност, што може да го поедностави системот за дисипација на топлина, за да се постигне минијатуризација на уредот и лесен.

3. Ниска загуба и висока фреквенција: Работната фреквенција на уредите со силициум карбид може да достигне 10 пати поголема од оние на уредите базирани на силикон, а ефикасноста не се намалува со зголемувањето на работната фреквенција, што може да ја намали загубата на енергија за скоро 50%; Во исто време, поради зголемувањето на фреквенцијата, волуменот на периферните компоненти како што се индуктивноста и трансформаторите се намалува, а волуменот и цената на другите компоненти по составувањето на системот се намалуваат.

Предности на заварувачот со високи фреквентни цевки во цврста состојба SiC-MOSFET

1,60% помала загуба од уредите Si-MOSFET, ефикасноста на инвертерот на заварувач се зголемува повеќе од 10%, ефикасноста на заварувањето се зголемува за повеќе од 5%.

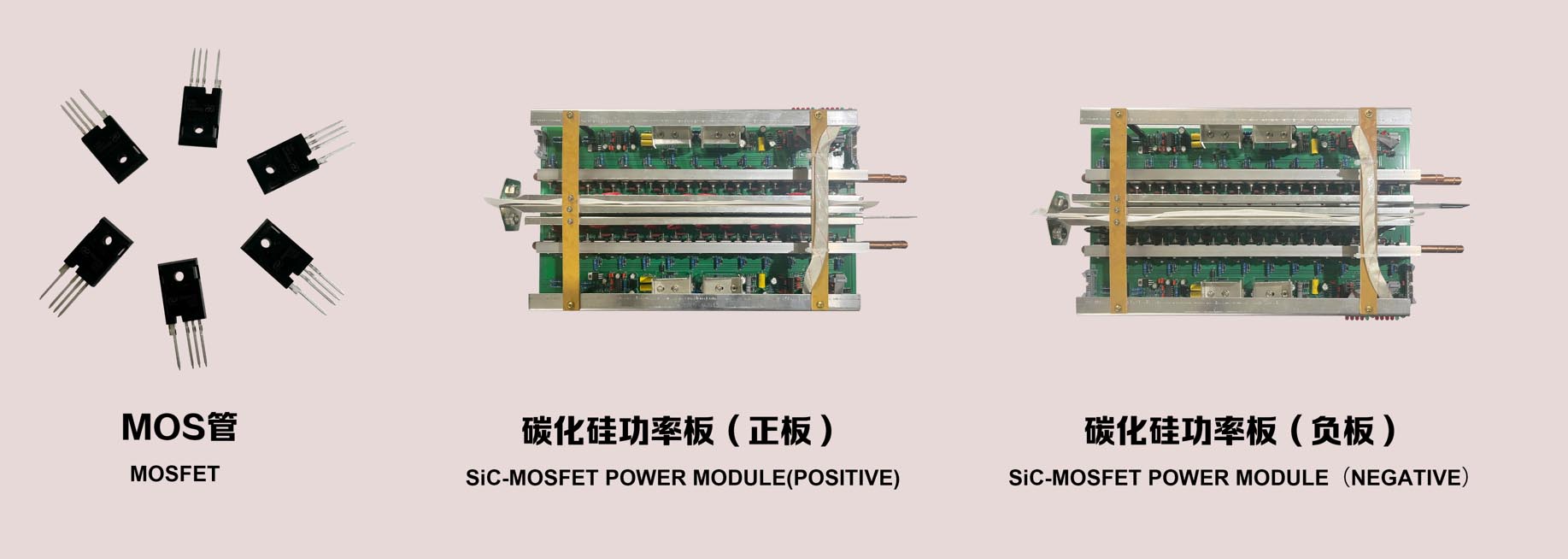

2. Густината на моќноста на еден SiC-MOSFET е голема, собраната количина се намалува соодветно, што директно ги намалува точките на грешка и надворешното електромагнетно зрачење и ја подобрува доверливоста на енергетската единица на инвертерот.

3.SiC-MOSFET издржува напон повисок од оригиналниот Si-MOSFET, номиналниот напон на заварувачот DC е соодветно зголемен под премисата за обезбедување безбедност (280VDC за паралелен резонантен заварувач и 500VDC за сериски резонантен заварувач). Фактор на моќност од страната на мрежата 0.4≥ .

4. Загубата на новиот уред SiC-MOSFET е само 40% од Si-MOSFET, под одредени услови на ладење, фреквенцијата на префрлување може да биде поголема, серискиот резонантен заварувач Si-MOSFET усвојува технологија за удвојување на фреквенцијата, усвојува SiC-MOSFET може директно да дизајнира и произведува до Заварувач со висока фреквенција од 600 KHz.

5. Новиот SiC-MOSFET заварувач DC напонот се зголемува, факторот на моќност од страната на мрежата е висок, AC струјата е мала, хармоничната струја мала, цената на напојувањето и дистрибуцијата на купувачот е значително намалена, а ефикасноста на напојувањето е ефективно подобрена.
