Внатре во високофреквентен заварувач со цврста состојба на сув трансформатор

Овој високофреквентен заварувач со цврста состојба на TENYES внатре сув трансформатор е специјално дизајниран за заварување на цевки со директно споеви.

Усвојува компоненти со висока моќност на американскиот IR IRFP460 MOSFET и германската компанија IXYS DSEI60-06A диодата за брзо обновување. Кондензаторот C со голема моќност и намотката на индукторот L составуваат паралелно коло на резонанција со горен напон во тековен режим, на кое не му е потребен излезен трансформатор. Така, не само што ја подобрува ефикасноста, туку и ја зголемува веродостојноста на заварувачот.

TENYES SCR Внатре во сув трансформатор во цврста состојба на високофреквентен заварувач Вовед

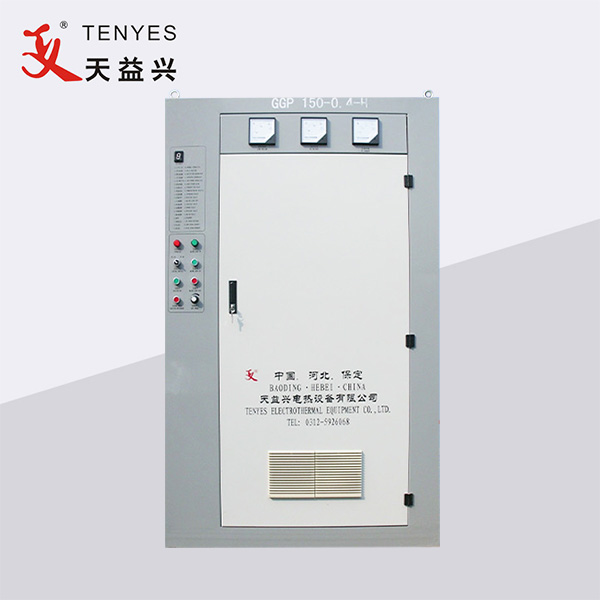

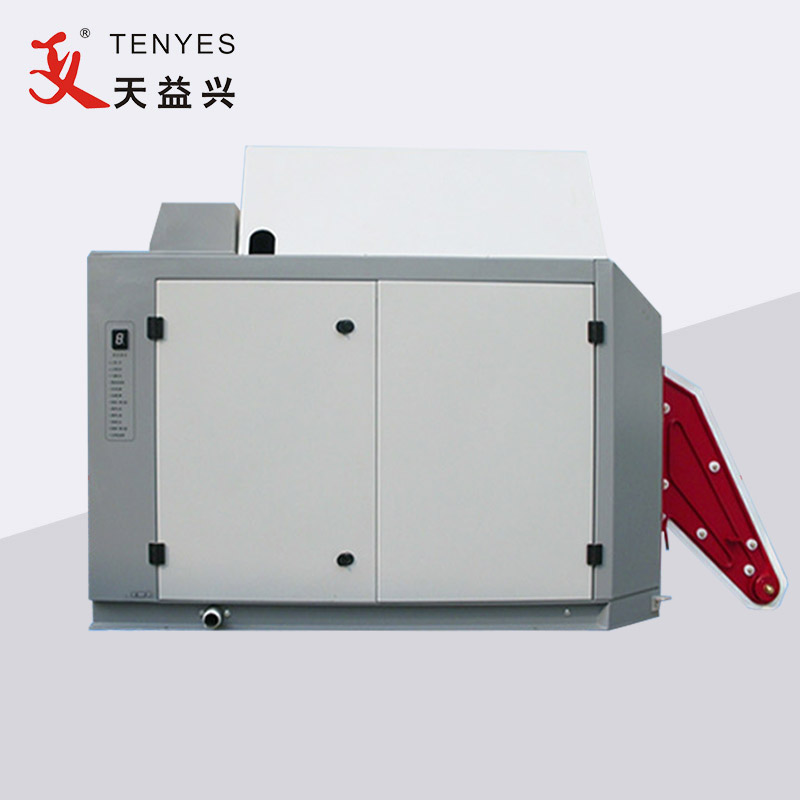

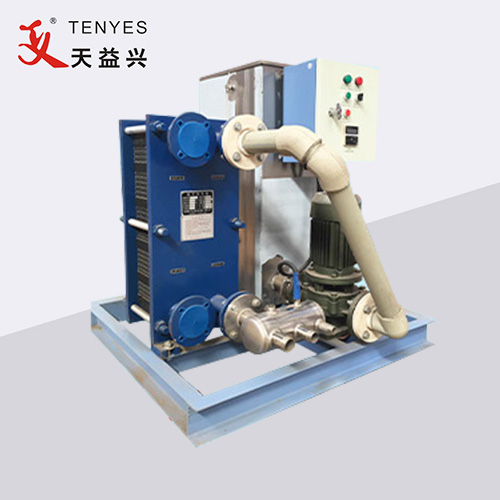

Овој TENYES SCR Inside Dry Transformer Solid State High Frequency Welder е најстабилниот заварувач на цевки и овој заварувач со гаранција од 1 година. TENYES SCR Inside Dry Transformer Solid State High Frequency Welder главно се состои од исправувачки кабинет, кабинет со инвертер (вклучувајќи клима уред), конзола, систем за ладење и трансформатор за спуштање. Ја прифаќаме традиционалната технологија за поправка на SCR. Можеме да произведеме високофреквентен заварувач со SCR внатре во сув трансформатор со цврста состојба од 50KW до 1200KW.

TENYES SCR Внатре во сув трансформатор Параметар на високофреквентен заварувач во цврста состојба (спецификација)

Карактеристики и примена на високофреквентен заварувач со висока фреквенција на TENYES SCR внатре во сув трансформатор

Заварувач Опсег на примена на SCR внатрешен сув трансформатор со висока фреквенција заварувач во цврста состојба:

Главно се користи за заварување на разни видови надолжни челични цевки како што се нискојаглероден челик, челик со висока цврстина, легиран челик итн.

Карактеристики на високофреквентен заварувач со цврста состојба на SCR внатре сув трансформатор:

1. Нема висок напон, безбеден, сигурен и ефикасен.

2. Главните компоненти се меѓународни познати брендови производи, како што се: IR, IXYS и Siemens итн.

3. Коло за контрола на двојна повратна информација на напон и струја, стабилна регулација, висока прецизност, мали пречки.

4. Опсегот на моќност е без скали прилагодлив од 0-100%, со пренапон, прекумерна струја и други системи за заштита од дефекти.

5. Приказот за работниот статус е дигитален, работата е едноставна, а одржувањето е практично.

6. Квалитетот на заварувањето е добар, а ширината и топлината на заварот се униформни.

TENYES SCR Детали за високофреквентен заварувач во цврста состојба во сув трансформатор

Основниот принцип на SCR Inside Dry Transformer Solid State High Frequency Welder: откако обичната трифазна наизменична струја ќе се намали од трансформаторот, таа влегува во кабинетот на исправувачот и станува постојано прилагодлива директна струја по врските за исправување, регулација на напон и филтрирање ; Потоа влегува во инвертерскиот мост (главната компонента за напојување користи транзистор MOSFET со висока моќност) и се менува во струја со висока фреквенција, која може да се користи за индукционо загревање со напојување на коритото за оптоварување. Енергетската единица на коритото на инвертерот усвојува модуларна структура, секој пар на енергетски единици може да дава повеќе од 50 KW, а бројот на користени енергетски единици е различен во зависност од моќноста на опремата. Коритото е во форма на сериско-паралелна мешана резонанца, нема висок напон и нема излезен трансформатор.
