Принцип на работа со висока фреквенција во цврста состојба

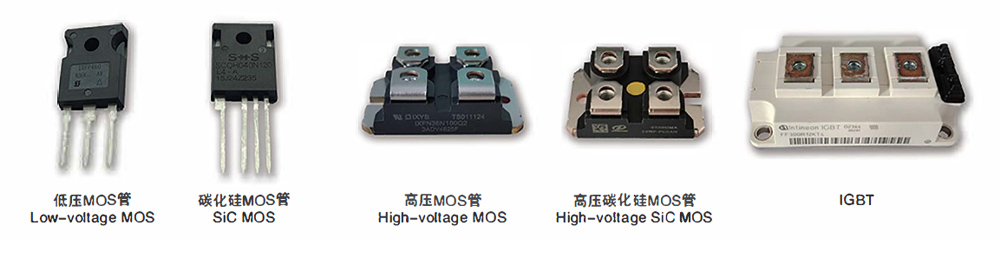

Таканаречената „висока фреквенција во цврста состојба“ е затоа што користи транзистори (транзистори со ефект на поле MOS или IGBT) како главни компоненти на инвертерот.

Високата фреквенција во цврста состојба е ажуриран производ на висока фреквенција на вакуумска цевка, а неговото главно коло е слично на средната фреквенција на тиристор, но се разликува од високата фреквенција на вакуумската цевка. Нејзиниот основен принцип е како што следува:

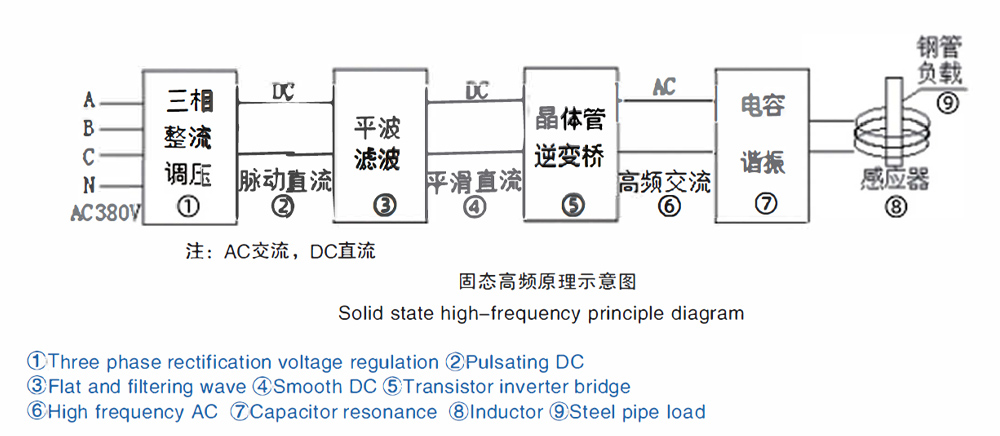

Нормалната трифазна наизменична струја (380V и фреквенција 50HZ во Кина) се претвора во прилагодлив пулсирачки напон DC преку коло за исправување (SCR или диода и IGBT), овој DC се филтрира или рамниот бран станува измазнет DC, а потоа оди во инвертерскиот мост (со користење на голема моќна транзисторска струја MOSFET или висока фреквенција IGBT) за да стане MOSFET. Оваа висока фреквентна струја се испорачува на оптоварувањето на колото на резервоарот, може да се користи за загревање на метал. Единиците со инвертерски мост прифаќаат модуларна структура. секој пар модули за напојување е ист. но бројот на модули за напојување што се користат варира во зависност од моќноста на опремата. Без разлика дали опремата е голема или мала, структурата е во основа иста.

Во споредба со високофреквентните вакуумски цевки, цврстата опрема со висока фреквенција има предности како што следува:

1. Добар квалитет на заварување: споредбата покажува дека челичните цевки заварени со опрема со висока фреквенција со цврста состојба имаат рамномерна ширина и топлина на заварување и помалку внатрешни и надворешни бруси

2. Заштеда на енергија: тестовите покажуваат дека истите спецификации овој заварувач може да заштеди повеќе од 25% од електричната енергија во споредба со опремата за вакуумски цевки

3.Заштеда на вода:поради мала самозагуба.не бара премногу вода за ладење.така што троши повеќе од 50% помалку вода од опремата за вакуумски цевки со исти спецификации

4.Мала големина и мала тежина:поради малата големина на главните компоненти (MOSFET) и исто така без трансформатор за заварување.регулатори на филаменти.спојувачки намотки.кола на портата итн. Значи, целокупниот волумен е повеќе од 50°/4. помал од опремата за вакуумска цевка со исти спецификации

5. Лесен за ракување: без напон, врвниот напон не надминува неколку стотици волти, така што нема да предизвика лична повреда
