Вовед во високофреквентна опрема за рани вакуумски цевки

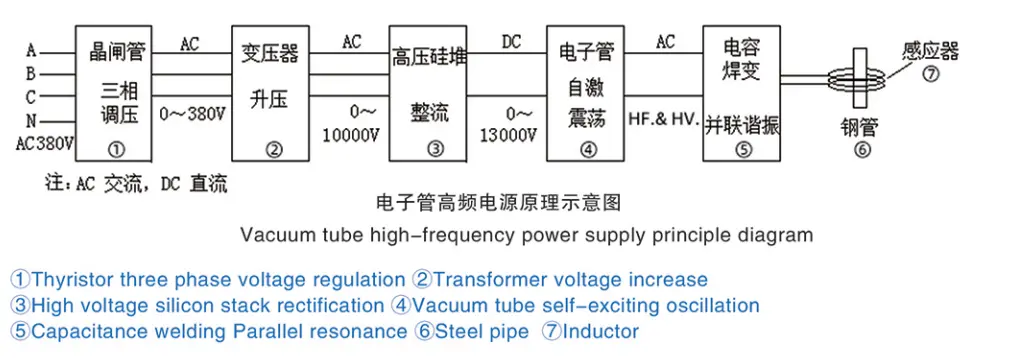

Пред 20 години, изворите на енергија со висока фреквенција (попознати како „високофреквентни печки“) кои се користат за цевки за заварување и термичка обработка во Кина беа главно опрема со електронски цевки (исто така познати како „вакуум цевки“) како главни компоненти на инвертерот. Основниот принцип е прикажан на следната слика:

Вообичаената индустриска наизменична струја (трифазни четири жици 380V/50HZ во Кина) се претвора во прилагодлива наизменична струја која се движи од 0 до 380V (фреквенцијата непроменета) преку регулаторот за наизменичен напон на тиристор, а потоа се зголемува до скоро 10000V висок напон, а потоа се менува со висока фреквенција (висока фреквенција) Коло за исправување на напон до десетици илјади DC висок напон, а потоа осцилирано со вакуумска цевка до HF и HV струја, а потоа преку LC паралелна резонанца за засилување на осцилирачката струја, а по намалувањето на напонот снабдување со индуктор што се користи за загревање на челични цевки и други работни парчиња итн.

Целта на регулацијата на наизменичниот напон е да се прилагоди влезната и излезната моќност за да се задоволат работните барања, а при прилагодување на напонот, исто така, треба да го направи напонот стабилен за да се обезбеди стабилност на излезната моќност на опремата под одредени работни услови.

Поради употребата на вакуумска цевка (високонапонски мали струјни компоненти), напонот мора да се зголеми или не може да дава голема моќност, но во исто време, за да се прилагоди на малата импеданса на индукторот, неопходно е дополнително да се намали напонот.

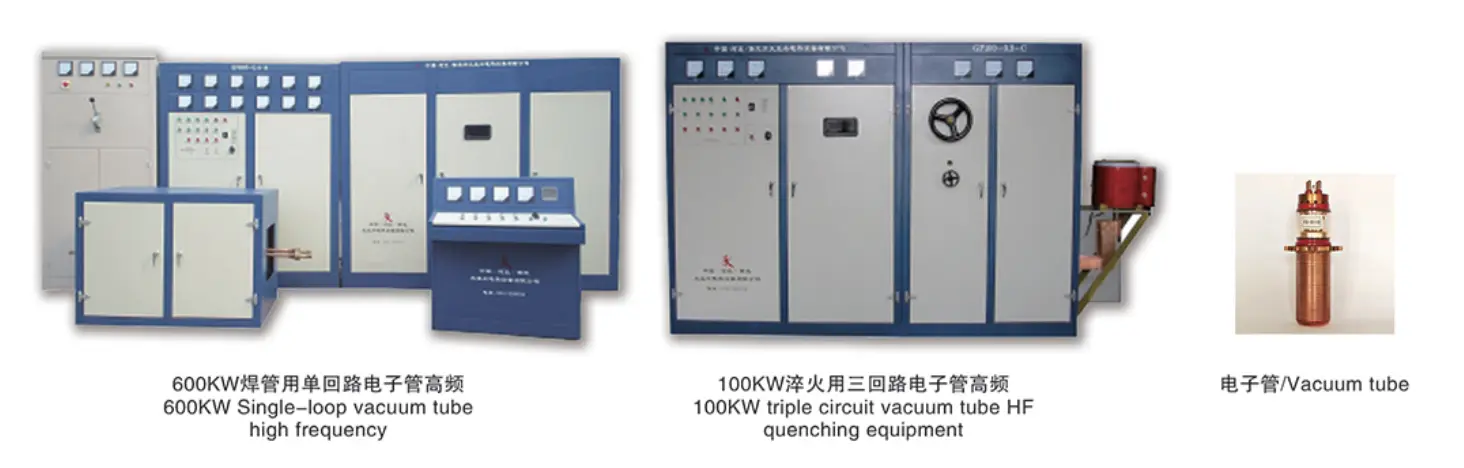

Фотографиите подолу се опрема за гаснење на вакуумска цевка со единечна јамка од 600KW со висока фреквенција и 100KW трокреветна вакуумска цевка HF за гаснење.

Во индустријата за заварување на цевки, сè уште има мал број вакуумски цевки со висока фреквенција, додека во полињата како што се гасење и лемење, вакуумските цевки со висока фреквенција сè уште се широко користени.
