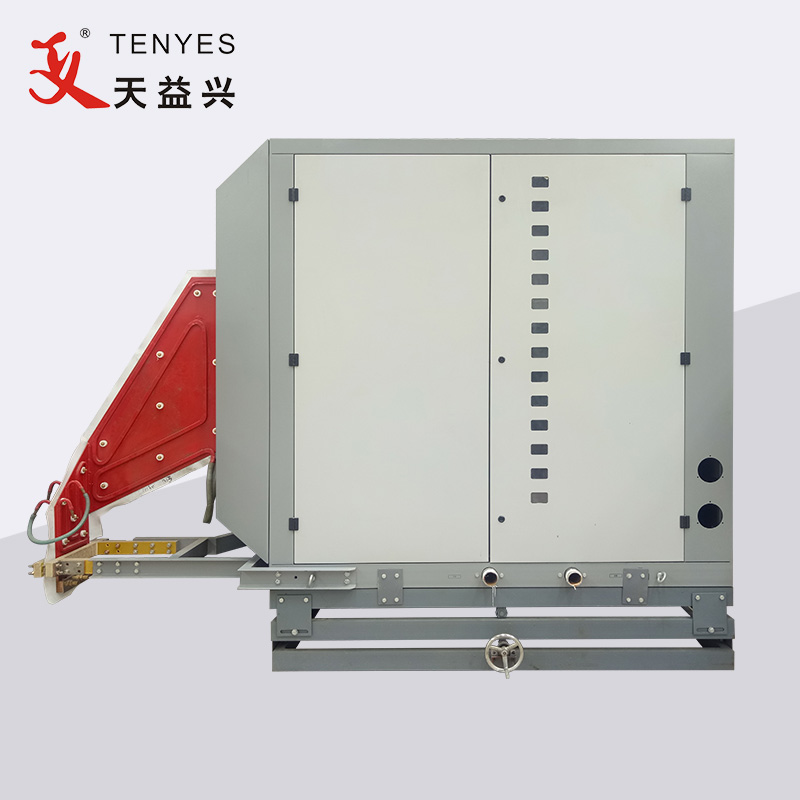

Машина за заварување со високи фреквентни цевки од 700 KW

TENYES 700KW машина за заварување цевки со висока фреквенција главно се состои од трансформатор, исправувачки кабинет и кабинет со инвертер. Главно се користи во линијата за производство на надолжни заварени цевки со висока фреквенција.

Испрати барање

Опис на производот

Како функционира:

Обичната трифазна наизменична струја (напон на линија 380V, фреквенција 50HZ) се намалува од трансформаторот (напон на линија 200V, фреквенција 50HZ), влегува во кабинетот на исправувачот и станува постојано прилагодлива директна струја од 0 до 240V по исправување, регулација на напонот и филтрирање ; Потоа влегува во мостот на инвертерот (со користење на транзистор со голема моќност MOSFET) и станува високофреквентна струја, која се доставува до коритото за оптоварување и може да се користи за индукционо загревање.

Енергетската единица преку инвертерот усвојува модуларна структура, секој пар на енергетски единици може да дава повеќе од 50 KW, моќноста на опремата е различна, бројот на користени енергетски единици е различен, а основната структура на опремата е иста без оглед на големината. Коритото е во форма на сериско-паралелна мешана резонанца, нема висок напон и нема излезен трансформатор. Бројот на енергетски единици што се користат во оваа опрема е четиринаесет пара.

Главните предности на машината за заварување цевки со висока фреквенција TENYES 700KW:

1. Нема висок напон, безбеден, сигурен и ефикасен

2. Главни компоненти се увозните производи, како што се: IR, IXYS и Siemens.

3. Усвоена е модулација со ширина на пулсот или коло за регулирање на напонот за контрола на микрокомпјутер, со стабилно прилагодување, висока прецизност и мали хармонични пречки.

4. Опсегот на моќност е без скали прилагодлив од 0-100%, со пренапон, прекумерна струја и други системи за заштита од дефекти.

5. Приказот за работниот статус е дигитален, работата е едноставна, а одржувањето е практично.

6. Квалитетот на заварувањето е добар, ширината и топлината на заварот се униформни, а има малку внатрешни и надворешни бруси.

Опсег на примена:

Заварување челични цевки, заварување цевки од не'рѓосувачки челик, заварување на алуминиумски цевки, заварување бакарни цевки, заварување со H-зрак, заварување цевки во специјална форма

Главните технички параметри на машината за заварување цевки со висока фреквенција 700KW

Модел: GGP700-0.2-H

Опсег		Работни параметри		Напојување
Цевка ОД	Φ140-Φ406	Номинална моќност	700 kW	Напојување	3 фазен наизменичен напон 380 ± 5%
Дебелина на челична лента	6,0-14,0	Номинален DC напон	240 V
Режим на заварување	индукција контакт	Номинална DC струја	3500 А	Капацитет на моќност	Поголем од 850 KVA
		Номинална фреквенција	200 KHZ	Фактор на моќност	≥0,85
Брзина на заварување	10-20 m/минута	ефикасност	≥85%	Кабел за напојување	Кабел≥700mm² заземјување ≥350mm²
