Компанијата TENYES во Кина е посветена на обезбедување иновативни, сигурни и ефикасни решенија за заварување за сите љубезни клиенти. Машината за заварување цевки со висока фреквенција од 200 KW има интерфејс лесен за корисникот кој обезбедува оптимални перформанси, голема брзина на заварување и способности за заштеда на енергија за клиентите. Исправувачкиот кабинет за машина за заварување цевки со висока фреквенција од 200 KW содржи трифазен исправувачки мост контролиран од тиристор кој користи тиристори за прилагодување на аголот на исправување α и со тоа ја контролира излезната моќност на напојувањето. Филтрираниот DC напон потоа влегува во високофреквентниот инвертер, излезот е еднофазна високофреквентна моќност што влегува во колото на резонанцијата. Високофреквентната енергија се доставува до товарот преку механизам за усогласување и прилагодување, со што се завршува заварувањето на челичната цевка.
I. Употреба на опрема: Заварување на челични цевки
II.Име и модел на опрема: Заварувач со висока фреквенција во цврста состојба, GGP200-0,35-H
III. Заварувачот со висока фреквенција во цврста состојба ја вклучува следната опрема:

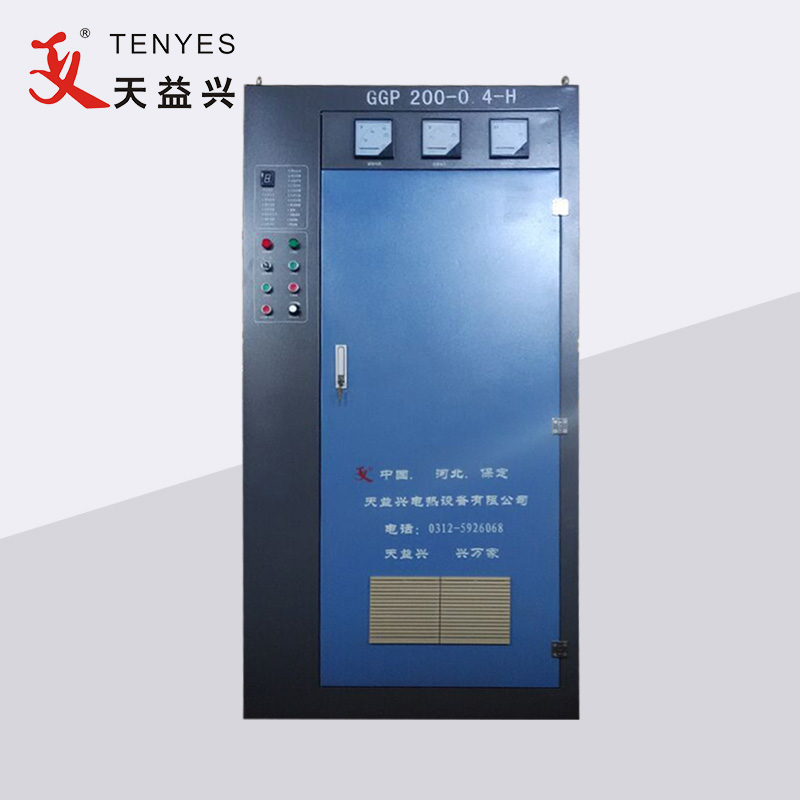

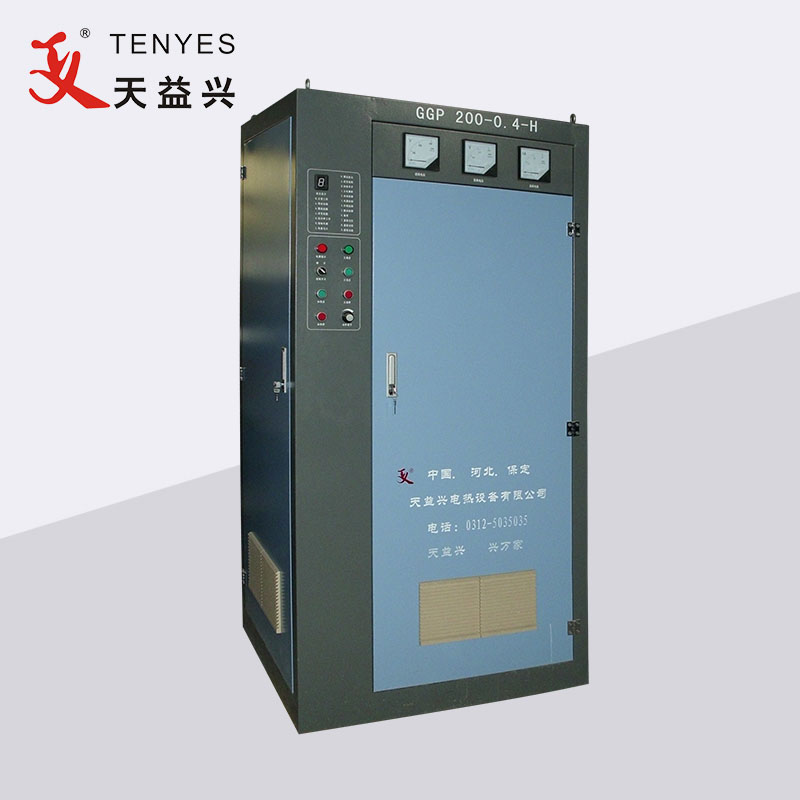

Исправувачки кабинет
Кабинет со инвертер
Централна контролна конзола
Трансформатор што се спушта
Кабинет за DC погон
Систем за ладење вода-вода
Тридимензионален држач за прилагодување
контактна глава за заварување
IV.Технички параметри на опремата
А) Примена на 200KW машина за заварување цевки со висока фреквенција
Дијаметар на челична цевка: φ35-φ76mm
Дебелина на ѕидот на челична лента: 1,5-3,25мм
Режим на заварување: тип на контакт
Брзина на заварување: 60-100m
Б) Работни параметри на 200 KW машина за заварување цевки со висока фреквенција
Номинална моќност: 200KW
Номинален DC напон: 240V
Номинална DC струја: 1000A
Номинална фреквенција: 350KHZ
Ефикасност: ≥85%
Излезна висока фреквентна моќност: ≥200KW
В) Барања за напојување на 200 KW машина за заварување цевки со висока фреквенција
Форма за напојување: трифазен четирижичен систем наизменична струја со фреквенција на напојување,
линиски напон 380V±5%
Капацитет за дистрибуција на енергија: над 250KVA
Фактор на моќност: ≥0,85
Кабел за напојување: бакарна жица покриена со пластика, секоја фаза≥200mm2жица за заземјување≥ 95mm2
