Компактен заварувач на цевки со нова структура со цврста состојба HF

Наместо традиционалниот распоред на исправувачки кабинети и кабинети со инвертер од одделен тип, овој нов структурен компактен заварувач на цевки HF со цврста состојба ги интегрира двете основни функционални единици во еден компактен кабинет. Оваа интеграција не само што го намалува целокупниот отпечаток на опремата со поедноставување на структурата на системот, туку и го скратува растојанието за внатрешно поврзување помеѓу двете единици, минимизирајќи ги пречките во сигналот и подобрувајќи ја стабилноста на преносот на енергија за време на процесот на производство на заварени цевки.

Заварувачот за компактни цевки со цврста состојба HF обично се состои од следниве делови:

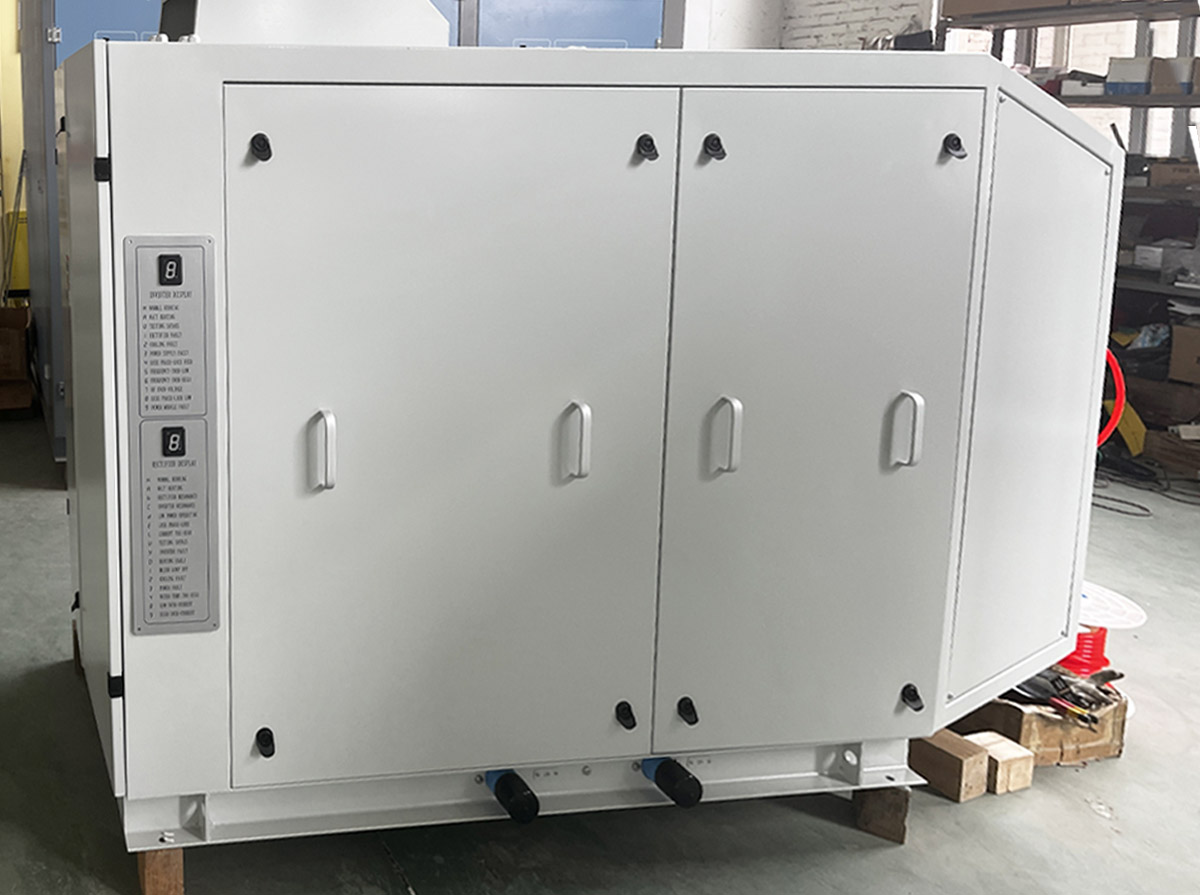

1.Нова структура Главен кабинет за компактен заварувач на цевки со цврста состојба HF:

Ја користиме оваа нова структура која прави исправувач и кабинет со инвертер сите во еден кабинет. Овој нов дизајн може да заштеди повеќе простор и да ги олесни каблите за поврзување со клиентите. За оваа нова структура сега дизајнираме од 50Kw до 400Kw. Ако е поголем заварувач со моќност, сепак предлагаме да користите одделно вид на заварувач на цевки.

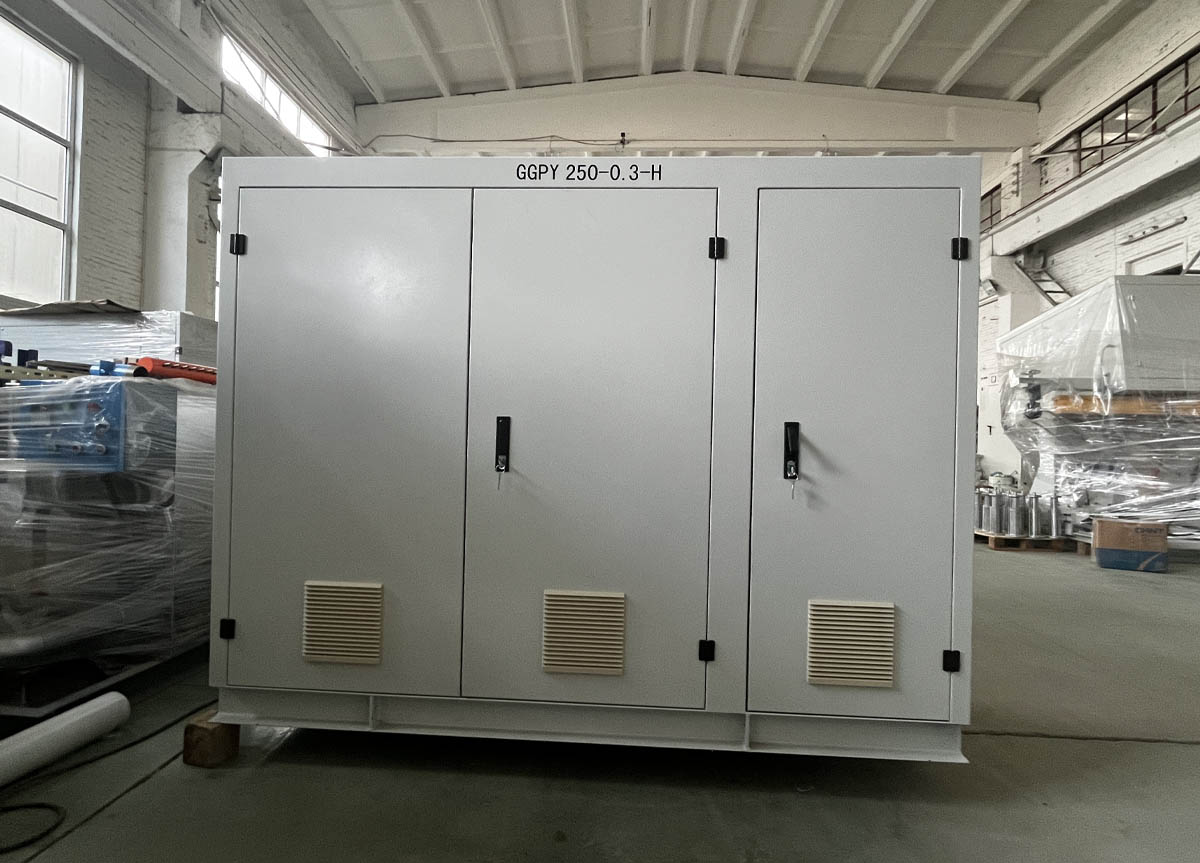

2.Сув трансформаторски кабинет

Внатре во овој кабинет за сув трансформатор, ние го опремивме сув трансформатор кој се спушта, кој наместо традиционалниот трансформатор за масло, може лесно да ја заврши испораката во многу земји.

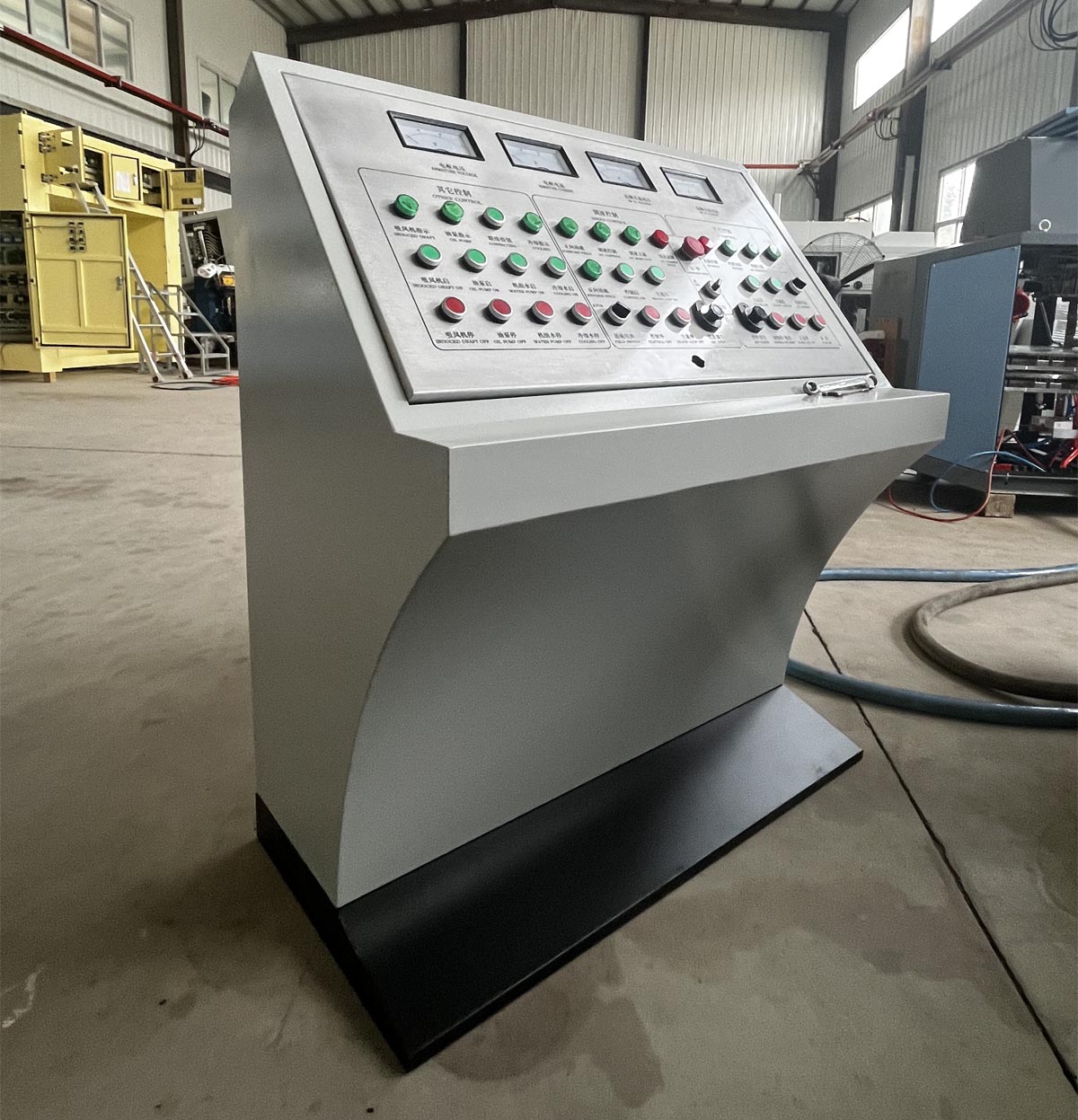

3.Конзола

Централната контролна конзола може да постигне далечинско работење на компактен заварувач на цевки HF во цврста состојба, кабинет за контрола на брзината (возач), ладилник за вода, вентилатори итн. Опрема.

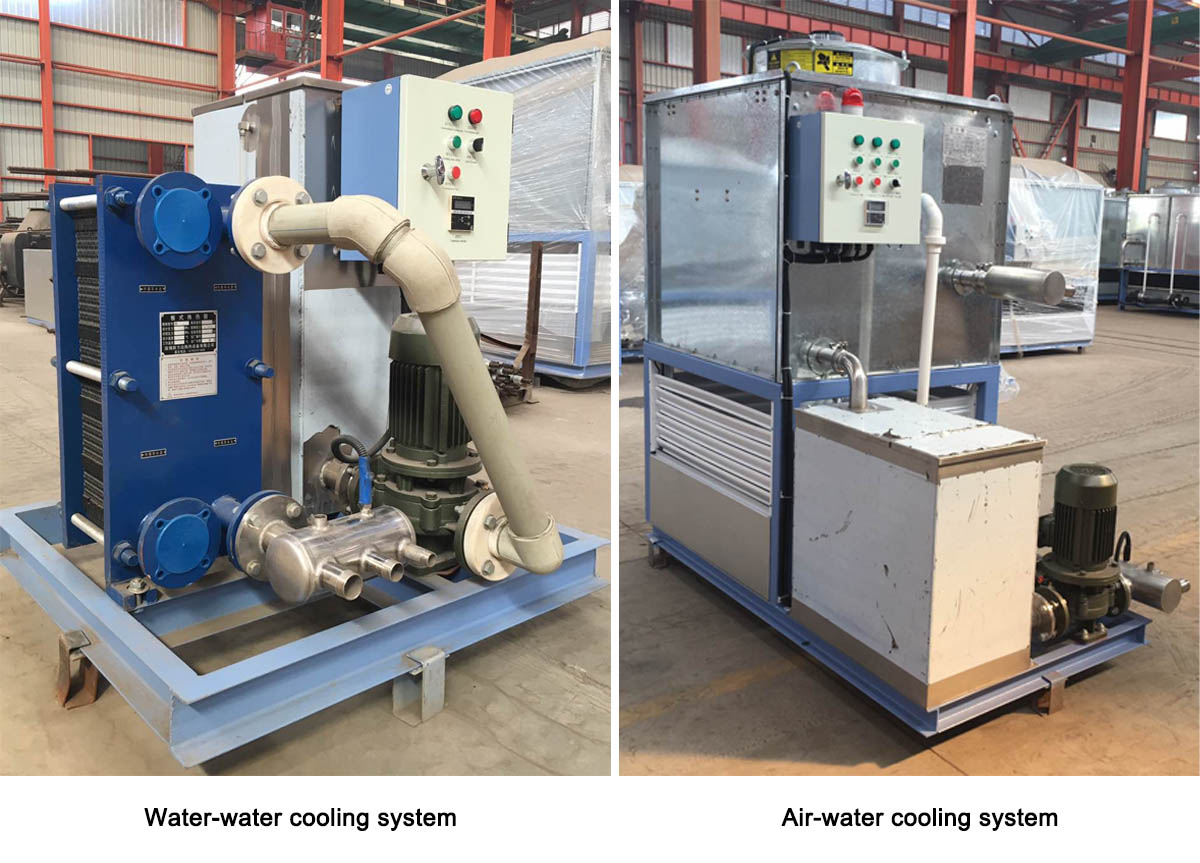

4. системи за ладење: систем за ладење вода-вода или систем за ладење воздух-вода опционални

Системот за ладење на новата структура компактен заварувач на цевки со цврста состојба HF главно се користи за внатрешно циркулирачко ладење со затворено коло на високофреквентни заварувачи и водено ладење кабинети за контрола на брзината (возач). Обично има два вида: систем за ладење воздух-вода и систем за ладење вода-вода. Системот за ладење воздух-вода може да работи независно, а системот за ладење вода-вода треба да биде опремен со кула за ладење или базен. Оваа опрема зафаќа мала површина, а температурата на влезната вода на грејното напојување е ефективно контролирана под 40 ° C за да се обезбеди долгорочна стабилност на опремата за греење.
